超視認性三角視線誘導標 ※NETIS(新技術情報提供システム)登録申請中
新製品「ガードリフレクターGR 超視認性三角視線誘導標」は、高速道路や幹線道路での視認性を向上させるために特別に設計。広角反射構造(45°の基板角度)で広範囲にわたる再帰反射効果を実現した視線誘導標です。少ない設置数で長距離にわたる視線誘導が可能で、交通安全対策を効果的にサポートします。
広角反射構造 三角部表面
広角反射構造 三角部裏面
※光の影響により、実際の色味と異なって見える場合があります。
特長と活用シーン
- 高い反射性能で視認性抜群
本体の45°設計と高輝度反射テープにより、直進方向からのライトはもちろん、斜め方向や側面からの光も効率よく反射。
遠方からでも、180°あらゆる角度からの視認性を確保します。
- 耐久性・防護性
一体成型の額縁構造により、長期間の使用にも耐える高い耐久性を実現。
反射テープの断面が露出しないため、防塵性・耐水性に優れ、雨水や汚れの侵入を防ぎます。
- 反射性・コスト
本体が安価で輝度が高く、ガードレール1 基につき1 個で十分な視認性を確保。
コストを抑えつつ、夜間の安全対策を強化できます。
高輝度の蛍光黄色反射テープは、昼夜問わずクリアな視界を維持します。
- 用途に応じた幅広い活用シーン
■高速道路の直線やカーブ
■夜間や悪天候下での視線誘導
■幹線道路の安全対策
■市街地の主要道路や幹線道路

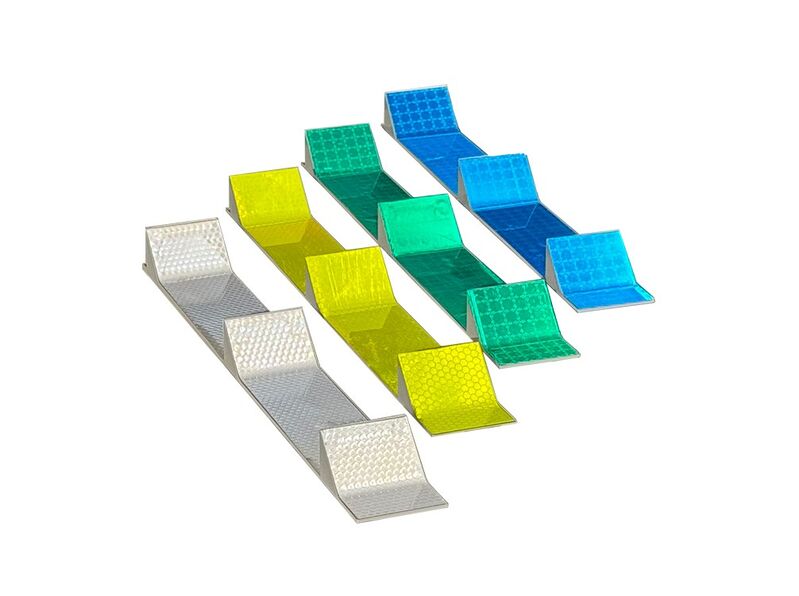

カラーバリエーション ■日中

白色(GR-5143L/W)

蛍光黄色(GR-5143L/Y)

緑色(GR-5143L/G)

青色(GR-5143L/B)

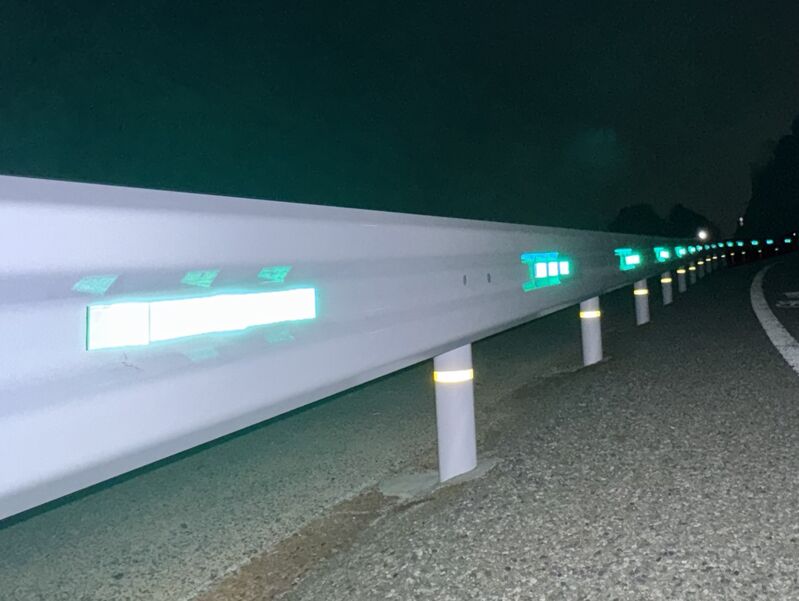

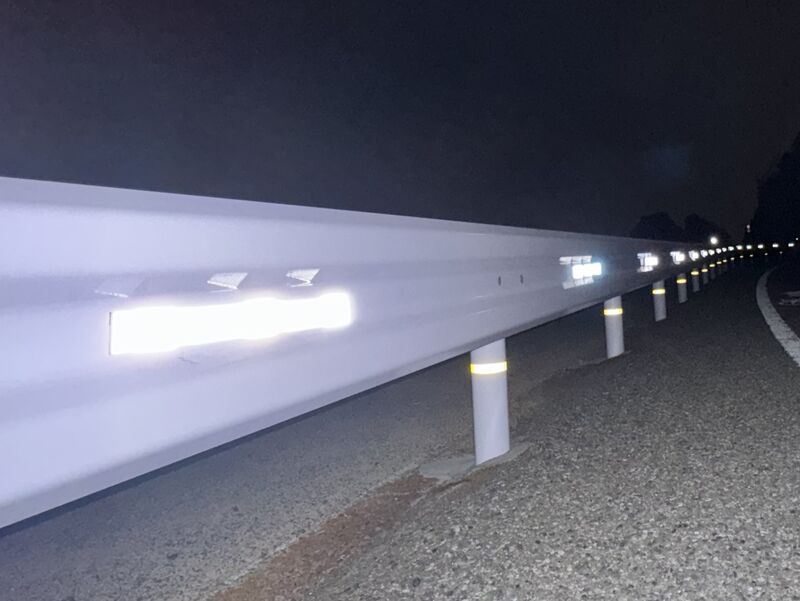

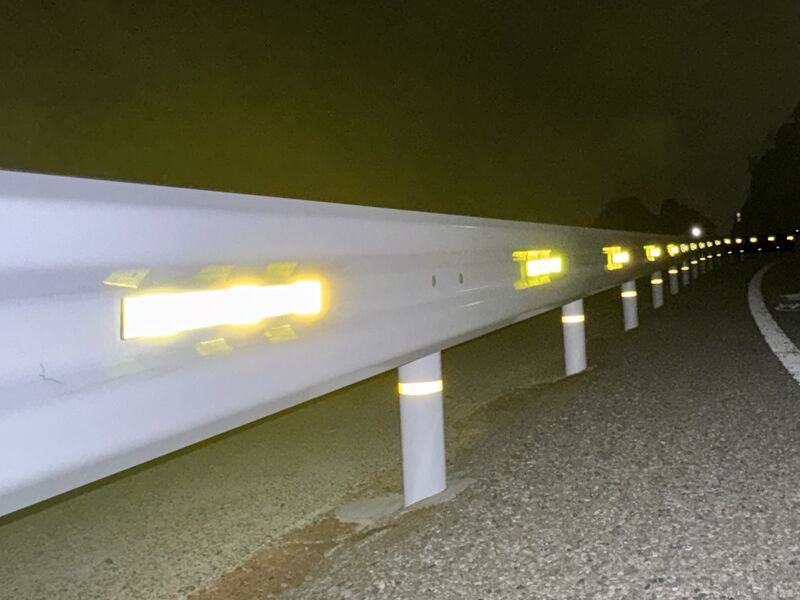

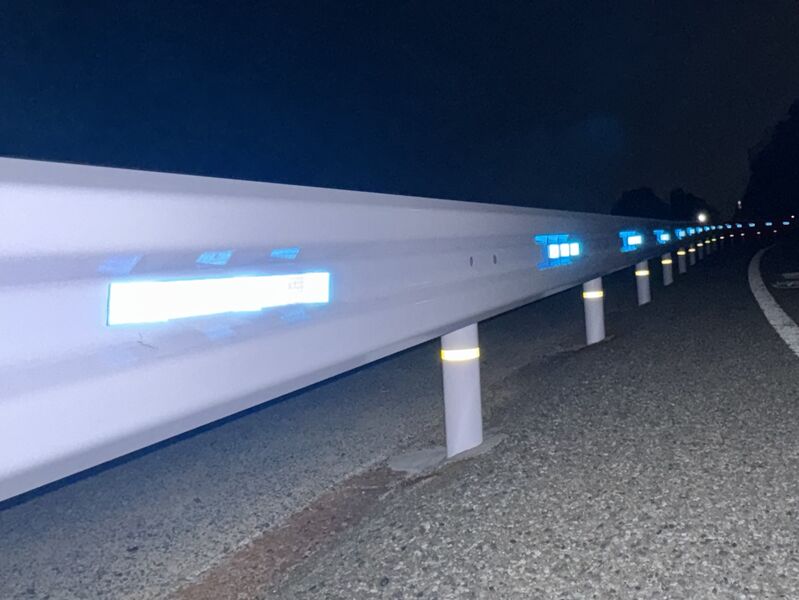

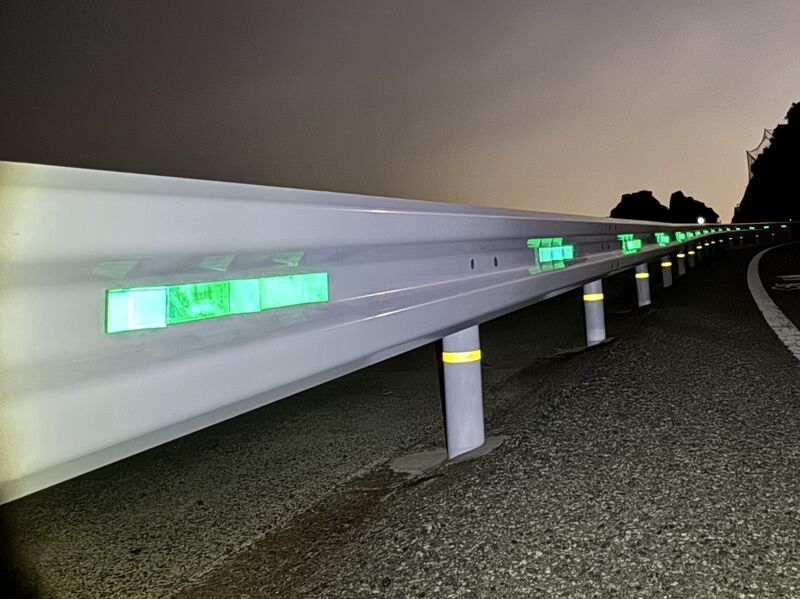

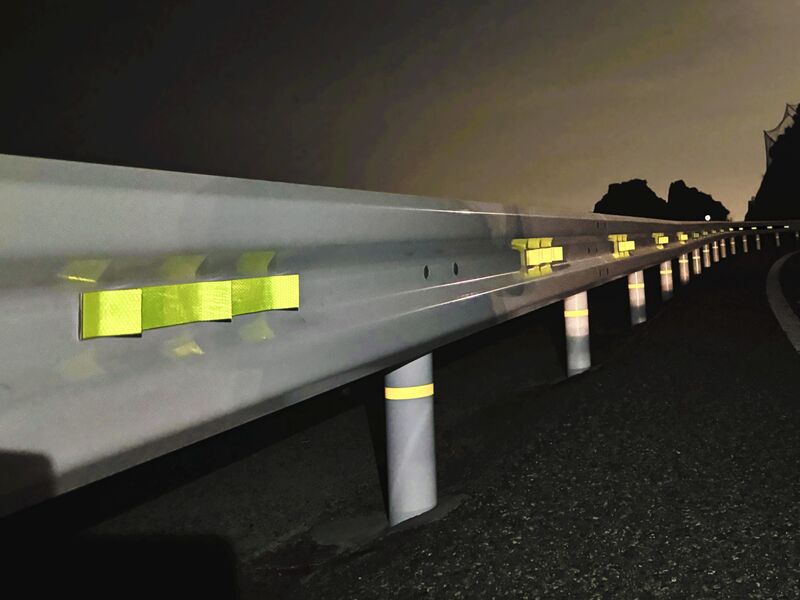

カラーバリエーション ■夜間※自動車ハイビーム照射イメージ

白色(GR-5143L/W)

蛍光黄色(GR-5143L/Y)

緑色(GR-5143L/G)

青色(GR-5143L/B)

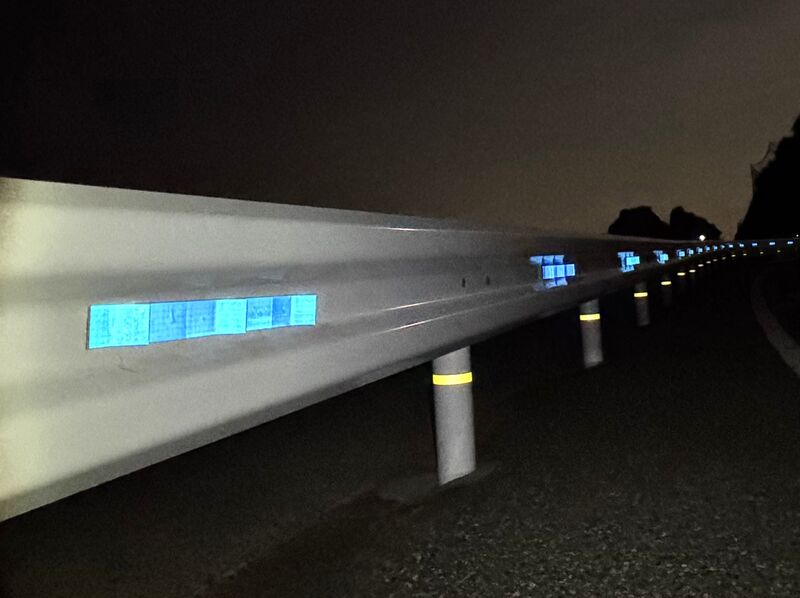

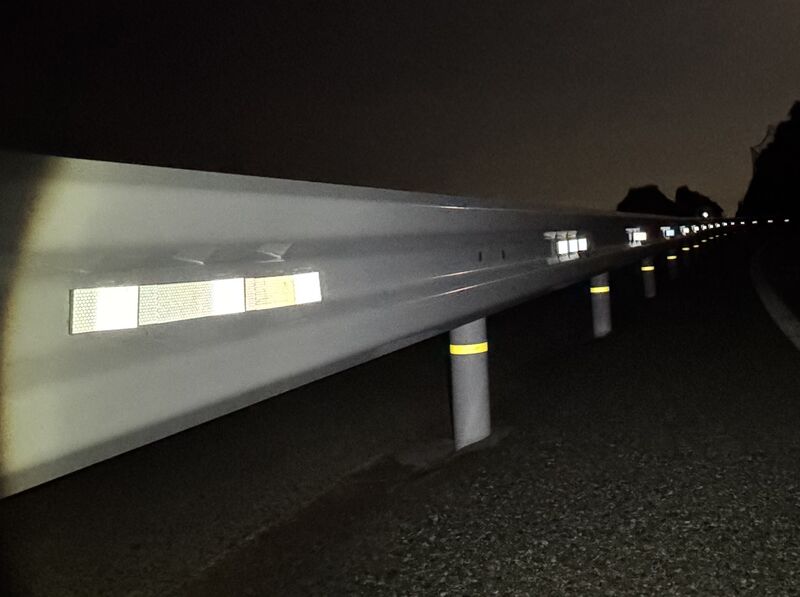

カラーバリエーション ■夜間※自転車ライト照射イメージ

白色(GR-5143L/W)

蛍光黄色(GR-5143L/Y)

緑色(GR-5143L/G)

青色(GR-5143L/B)
商品タイプと価格
品番 | 表面色 | 背面色 | 反射性能(Cd/lx/㎡) | 価格(税抜) |
---|---|---|---|---|
GR-5143L/W | 白色 | 蛍光黄色 | 720 | オープン |
GR-5143L/Y | 蛍光黄色 | 白色 | 660 | オープン |
GR-5143L/G | 緑色 | 白色 | 180 | オープン |
GR-5143L/B | 青色 | 白色 | 100 | オープン |
仕様一覧表

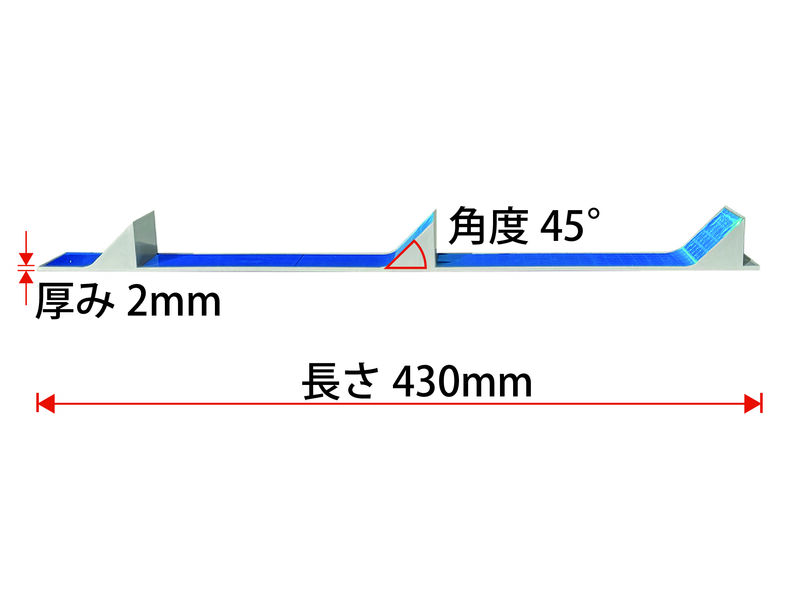

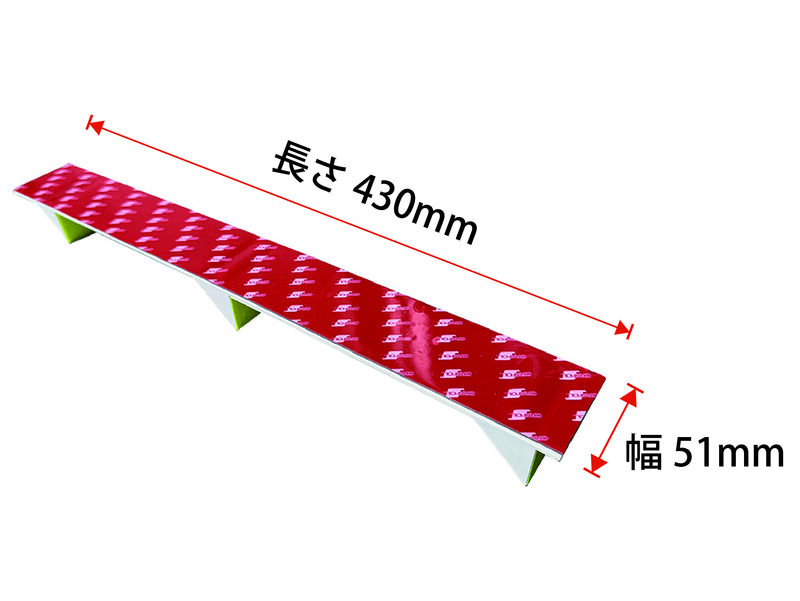

寸法(側面)

寸法(裏面)
商品名 | ガードリフレクターGR (超視認性三角視線誘導標) |
型式 | GR-5143L |
寸法 (mm) | W51×L430×H30 重さ120g |
反射素材 | 高輝度反射シート(プリズム型・オラフォル社製) |
本体素材 | 純正硬質樹脂(PVC) |
本体付属 両面テープ | 超強力軟質両面テープUHB25110G (厚み1.1mm、オラフォル社製、接着力70N/25mm) |
施工方法 | ●貼付け式(両面テープ付) ※プライマーレスとなっておりますが、ご使用環境によりプライマーやボンド使用も可能です。貼付け面に洗浄剤を塗布後、必要に応じて専用プライマー塗布後貼付けください。 ■貼付け面洗浄剤パーツクリーナー(650㎖)目安:100回分 ※オープン価格 ■専用プライマーK-500 (1L・3M社製)目安:600本分※オープン価格 ■専用コンクリートボンドPX250(760㎖・1液シリコン樹脂系・コニシ社製)目安:40本分※オープン価格 |
備考 | ※価格は各種接着剤含まず |
ガードリフレクターGR カタログPDF
